وقتی صحبت از دکل‌های مخابراتی و اینترنتی می‌شود، یکی از رایج‌ترین انواع آن‌ها دکل مهاری است. این نوع دکل به دلیل وزن سبک، قیمت مناسب و کارایی بالا در پروژه‌های مختلف مورد استفاده قرار می‌گیرد. اما نکته مهم اینجاست که نصب و بهره‌برداری از دکل مهاری بدون محاسبات دقیق می‌تواند بسیار خطرناک باشد. در این مقاله، به زبان ساده و کاملاً کاربردی بررسی می‌کنیم که محاسبات دکل مهاری شامل چه عواملی می‌شود، چرا اهمیت دارد و چگونه باید انجام گردد.
دکل مهاری چیست و چه کاربردی دارد؟

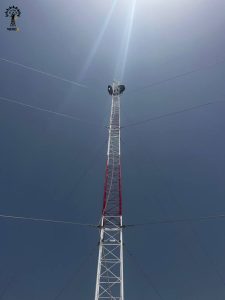

دکل مهاری (Guyed Tower) نوعی سازه فلزی سبک است که برای نصب تجهیزات مخابراتی، اینترنتی، تلویزیونی، رادیویی و حتی دوربین‌های مداربسته به کار می‌رود. این دکل‌ها معمولاً از سکشن‌های سه یا شش متری ساخته می‌شوند و به وسیله سیم‌های فولادی مهار می‌شوند تا در برابر فشار باد و نیروهای جانبی پایدار بمانند.
کاربردهای اصلی دکل مهاری:
- نصب آنتن‌های مخابراتی و رادیویی
- راه‌اندازی اینترنت بی‌سیم (Wireless)
- نصب دیش‌های ارتباطی و انتقال داده
- نصب دوربین‌های مداربسته در پروژه‌های امنیتی
- پشتیبانی پروژه‌های تلویزیونی و رادیویی
از آنجایی که این دکل‌ها نسبت به دکل‌های خودایستا هزینه کمتری دارند، در پروژه‌های کوچک و متوسط بسیار پرکاربرد هستند.
چرا محاسبات دکل مهاری اهمیت دارد؟
محاسبات دکل مهاری تنها یک کار فنی نیست، بلکه تضمین‌کننده ایمنی و طول عمر سازه است. دلایل اهمیت آن عبارت‌اند از:
-
- ایمنی سازه و جان افراد:
اگر محاسبات اشتباه باشد، احتمال سقوط دکل وجود دارد که می‌تواند خسارت جانی و مالی سنگینی ایجاد کند. - مقاومت در برابر شرایط اقلیمی:
مناطق مختلف کشور شرایط متفاوتی دارند. در مناطق بادخیز، بارش‌زا یا زلزله‌خیز، دکل باید بر اساس شرایط خاص طراحی و محاسبه شود. - انتخاب درست متریال:
محاسبات کمک می‌کند بدانیم از چه نوع لوله، چه نمره سیم مهار و چه نوع فونداسیونی باید استفاده شود. - جلوگیری از هزینه‌های اضافی:
محاسبات دقیق باعث می‌شود از هزینه‌های ناشی از خرابی یا بازسازی مجدد جلوگیری شود. - استانداردسازی و دریافت تاییدیه:
هر پروژه مهندسی نیاز به دفترچه محاسبات دارد که توسط ناظر یا کارفرما تأیید می‌شود.
- ایمنی سازه و جان افراد:
پارامترهای اصلی در محاسبات دکل مهاری
برای اینکه یک دکل مهاری پایدار و ایمن باشد، عوامل متعددی باید در محاسبات لحاظ شوند:
1.ارتفاع دکل
هرچه ارتفاع بیشتر باشد، فشار باد و نیروی وارد بر دکل نیز بیشتر خواهد بود. مثلاً یک دکل ۴۵ متری نیاز به سیم مهار قوی‌تر و فونداسیون عمیق‌تر نسبت به یک دکل ۲۵ متری دارد.
2.شرایط جغرافیایی و اقلیمی
-
- در مناطق بادخیز باید زاویه مهارها بیشتر در نظر گرفته شود.
- در مناطق زلزله‌خیز، فونداسیون باید عمیق‌تر طراحی شود.
- در مناطق سردسیر احتمال یخ‌زدگی سیم‌ها وجود دارد، بنابراین باید سیم‌های مقاوم‌تر انتخاب شوند.
۳.نوع زمین و فونداسیون
نوع خاک تأثیر مستقیم بر طراحی فونداسیون دارد. در خاک سست نیاز به بتن‌ریزی حجیم‌تر و استفاده از صفحه‌های بزرگ‌تر وجود دارد. در پشت‌بام‌ها هم به جای فونداسیون بتنی، از تیرآهن‌های ضربدریY یا H استفاده می‌شود.
4.تجهیزات نصب شده روی دکل
وزن آنتن‌ها، دیش‌ها، رادیوها یا دوربین‌ها باید در محاسبات لحاظ شود، زیرا این تجهیزات باعث افزایش بار روی دکل می‌شوند.
۵.نوع سیم مهار و زاویه نصب
انتخاب سیم با نمره مناسب (نمره ۶ یا ۸) و زاویه مهارها بسیار حیاتی است. زاویه استاندارد معمولاً بین ۴۵ تا ۶۰ درجه است تا بهترین پایداری را ایجاد کند.
بیشتر بخوانید: صاعقه گیر دکل چیست و چرا نصب می‌شود؟
مراحل محاسبات دکل مهاری
محاسبه تعداد سکشن‌ها: ابتدا بر اساس ارتفاع مورد نظر، تعداد سکشن‌ها تعیین می‌شود. هر سکشن معمولاً ۳ یا ۶ متر طول دارد.
انتخاب قطر و ضخامت لوله‌ها: مثلاً در دکل G35 از لوله‌هایی با قطر حدود ۳۳ میلی‌متر و ضخامت ۲٫۵ میلی‌متر استفاده می‌شود. در دکل‌های بزرگ‌تر مثل G55، قطر و ضخامت لوله‌ها بیشتر است.
محاسبه سیم‌های مهار
-
- تعیین تعداد طبقات مهار (معمولاً هر ۷ تا ۹ متر یک طبقه مهار نصب می‌شود).
- انتخاب نمره سیم متناسب با ارتفاع دکل.
- محاسبه زاویه مهارها برای ایجاد تعادل.
محاسبه فونداسیون
-
- در زمین: بتن‌ریزی با ابعاد متناسب با ارتفاع دکل.
- در پشت‌بام: استفاده از تیرآهن‌های ضربدری برای توزیع بار.
تهیه دفترچه محاسبات: تمامی جزئیات باید در قالب دفترچه محاسبات ارائه شود تا توسط ناظر پروژه تأیید گردد.
استفاده از نرم‌افزار و ابزار آنلاین: ابزارهایی مانند Wi4i امکان محاسبه دقیق اجزای دکل را فراهم می‌کنند و کمک می‌کنند طراحی بر اساس استاندارد انجام شود.
تفاوت محاسبات در دکل زمینی و پشت‌بامی
-
- دکل زمینی: نیازمند فضای باز حداقل سه برابر ارتفاع دکل است. فونداسیون بتنی در خاک اجرا می‌شود و مقاومت بسیار بالایی دارد.

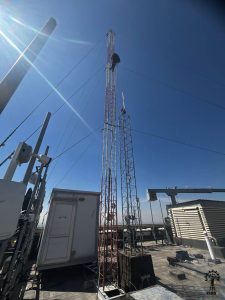

- دکل پشت‌بامی: فضای محدود دارد. در این حالت از تیرآهن‌های ضربدری (Y یا H) استفاده می‌شود تا فشار به طور یکنواخت روی سازه توزیع شود. هزینه کمتر است اما نیازمند دقت بیشتر در محاسبات است.
نگهداری و بازبینی محاسباتی دکل
محاسبات تنها مربوط به زمان نصب نیست. پس از نصب نیز باید به طور دوره‌ای دکل مورد بازبینی قرار گیرد:
-
- بازدید هر ۶ ماه: کشش سیم‌های مهار بررسی و تنظیم می‌شود.
- کنترل خوردگی: سیم‌ها و لوله‌ها باید از نظر زنگ‌زدگی بررسی شوند.
- بازرسی پیچ و مهره‌ها: شل شدن اتصالات می‌تواند خطرناک باشد.
- بررسی فونداسیون: ترک یا نشست در بتن باید ترمیم شود.
این اقدامات باعث افزایش عمر دکل و کاهش هزینه‌های تعمیرات می‌شود.
بیشتر بخوانید: بررسی مزایا و معایب دکل مهاری
نتیجه‌گیری
محاسبات دکل مهاری، موضوعی بسیار مهم و حیاتی است که تضمین‌کننده ایمنی، پایداری و طول عمر این سازه‌هاست. از انتخاب ارتفاع و سکشن‌ها گرفته تا محاسبه سیم‌های مهار و طراحی فونداسیون، همه جزئیات باید با دقت و بر اساس استاندارد انجام شوند. اگر قصد خرید یا نصب دکل مهاری دارید، توصیه می‌کنیم حتماً از یک شرکت متخصص کمک بگیرید.
