دکل منوپل (Monopole) یک سازه استوانهای و عمودی است که عمدتاً برای نصب تجهیزات مخابراتی و ارتباطی مانند آنتنها استفاده میشود. این نوع دکل به دلیل طراحی ساده و ساختار مقاوم، گزینهای مناسب برای مکانهای شهری و روستایی است. مونتاژ دکل منوپل معمولاً با دو نوع اتصال اورلبی و فلنجی انجام میشود. در ادامه این مقاله به معرفی اتصال فلجی و اورلبی میپردازیم.

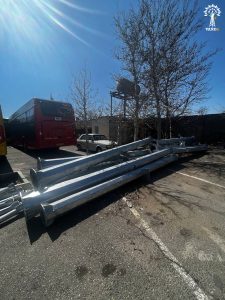

معرفی اتصال فلجی و اورلبی
اتصال اورلبی

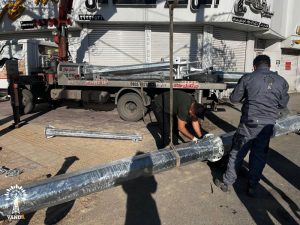

اتصال اورلبی یکی از روشهای رایج در مونتاژ دکلهای منوپل است که در آن دو سکشن (بخش) دکل به صورت همپوشانی به یکدیگر متصل میشوند. این نوع اتصال به دلیل سادگی و سرعت در نصب، بسیار محبوب است.
مراحل مونتاژ:
-
- آمادهسازی سکشنها: ابتدا دو سکشن دکل باید به دقت آماده شوند. این شامل بررسی ابعاد و سطح اتصالات است.
- استفاده از دستگاه تیفور: یک سکشن در انتهای سکشن دیگر قرار میگیرد. دستگاه تیفور برای فیکس کردن این دو سکشن به کار میرود. تیفور با فشار دادن و قفل کردن دو سکشن در محل اتصال، از جابجایی و حرکت آنها جلوگیری میکند.
- تثبیت اتصال: پس از فیکس شدن، ممکن است از سایر روشهای تثبیت برای افزایش استحکام استفاده شود.
مزایا:
-
- سرعت بالا در نصب
- نیاز به ابزار خاص کمتر
- امکان جداسازی آسان
اتصال فلنجی
اتصال فلنجی روشی است که در آن دو سکشن دکل با استفاده از فلنجها و پیچ و مهرههای جوشکاری شده به یکدیگر متصل میشوند. این نوع اتصال معمولاً برای دکلهای با ارتفاع بیشتر یا شرایط جوی سختتر استفاده میشود.
مراحل مونتاژ:
-
- آماده سازی: در این مرحله سکشن های دکل در یک راستا، بررسی دقیق دهانه هر سکشن با سکشن بعدی و نیز آماده سازی پیچ و مهره های مورد نیاز طبق نقشه محاسباتی و نقشه های نصب انجام میشود.
- بررسی فونداسیون: باید از اجرای دقیق و درست فونداسیون اطمینان حاصل کنید و محل دقیق بولتهای انتظار را بررسی کنید. حتی میتوانید با استفاده از شابلون فونداسیون محل صحیح بولتها را بررسی و از اجرای دقیق آن مطمئن شوید.
- اتصال فلنچ ها: این اتصال توسط پیچ و مهره صورت میگیرد و معمولا برای دکلهای کوتاه بین ۶ الی ۱۲ پیچ استفاده میگردد. این تعداد در سازه های مرتفع بیشتر خواهد بود. این مرحله نیاز به دقت کافی دارد تا از سایز درست پیچ و مهره ها برای اتصال در فلنجها استفاده گردد.
برای نصب و مونتاژ دکل منوپل در راستای عمود و تراز صحیح لازم است اتصال فلنچ ها به درستی و بینقص صورت پذیرد.
مزایا:
-
- استحکام بالا و پایداری بیشتر
- مناسب برای شرایط جوی سخت
- امکان تحمل بارهای سنگینتر
هر دو روش اتصال اورلبی و فلنجی دارای مزایا و کاربردهای خاص خود هستند. انتخاب بین این دو بستگی به شرایط پروژه، ارتفاع دکل، بار مورد انتظار و نیازهای خاص دیگر دارد.
مقایسه اتصال فلنجی با اتصال اورلبی
سادگی و سرعت نصب
اتصال اورلبی به دلیل طراحی سادهتر و نیاز کمتر به ابزار خاص، نصب سریعتری دارد. این نوع اتصال معمولاً به زمان کمتری برای اجرا نیاز دارد و به راحتی قابل پیادهسازی است، که این ویژگی آن را برای پروژههای با زمان محدود بسیار مناسب میسازد. در مقابل، اتصال فلنجی به دلیل پیچیدگیهای بیشتر و نیاز به تراز دقیق و جوشکاری، زمان و دقت بیشتری برای نصب میطلبد.
استحکام و پایداری
از نظر استحکام، اتصال فلنجی برتری دارد و برای شرایط جوی سخت و بارهای سنگینتر طراحی شده است. این نوع اتصال میتواند فشار و تنشهای بیشتری را تحمل کند و پایداری بیشتری در طول زمان ارائه دهد. در عوض، اتصال اورلبی استحکام کمتری دارد و ممکن است در شرایط سخت جوی یا بارهای سنگین کارایی لازم را نداشته باشد.
جداسازی و تعمیرات
جداسازی و تعمیرات در اتصال اورلبی به مراتب آسانتر است و این ویژگی آن را برای پروژههایی که نیاز به تغییرات مکرر دارند، بسیار مناسب میسازد. در حالی که جداسازی اتصال فلنجی ممکن است زمانبر باشد و نیاز به دقت بیشتری داشته باشد، اما پس از نصب، اتصالات فلنجی بسیار محکمتر و پایدارتر هستند.
هزینه
از نظر هزینه، اتصال اورلبی معمولاً گزینهای اقتصادیتر است زیرا نیاز به جوشکاری و ابزار تخصصی کمتری دارد. این ویژگی باعث میشود که در پروژههای با بودجه محدود، انتخاب مناسبی باشد. برعکس، اتصال فلنجی ممکن است به دلیل نیاز به مواد اضافی مانند فلنجها و پیچ و مهرهها و همچنین هزینههای جوشکاری، هزینه بیشتری را به همراه داشته باشد.
کاربرد
اتصال اورلبی بیشتر در پروژههای کوچک یا دکلهای با ارتفاع کمتر مورد استفاده قرار میگیرد، جایی که سرعت نصب و سادگی در اولویت است. اما اتصال فلنجی به دلیل استحکام و پایداری بالاتر، برای دکلهای بلندتر یا در شرایط خاص مانند مناطق با وزش باد شدید مناسبتر است و میتواند عملکرد بهتری را در چنین شرایطی ارائه دهد.
در پایان
در این مقاله به معرفی اتصال فلجی و اورلبی و تفاوت آنها با یکدگیر پرداختیم. اگر به دنبال دکل منوپل با کیفیت و قابل اعتماد هستید شرکت وندا سازه با بیش از ۱۰ سال تجربه در زمینه طراحی و تولید دکلهای تلسکوپی، بهترین گزینه برای شماست!
مزایای دکلها ما شامل:
-
- کیفیت بالا: استفاده از بهترین مواد اولیه و فناوریهای روز دنیا.
- طراحی مهندسی: مطابق با استانداردهای بینالمللی برای حداکثر ایمنی و عملکرد.
- پشتیبانی فنی: تیم متخصص ما در هر مرحله از خرید و نصب در کنار شماست.
