اگر قصد خرید، طراحی یا ساخت دکل منوپل را دارید، قبل از انتخاب باید با انواع دکل، روش ساخت، استانداردهای طراحی، قیمت و عوامل موثر بر هزینه آشنا شوید. در این مقاله تمام نکات طراحی و ساخت دکل منوپل را بررسی میکنیم تا شما را در یک انتخاب مناسب همراهی کنیم.
طراحی دکل منوپل
طراحی دکل منوپل شامل مراحلی است که باید به ترتیب طی شود تا یک سازه مطمئن و استاندارد طراحی گردد. در ابتدا باید نیازهای کاربری سازه مشخص گردد. از جمله تعداد و نوع تجهیزاتی که باید بر روی دکل نصب شود. سپس یک تیم مهندسی سازه باید دکل منوپل مخابراتی را به طور دقیق طراحی کند تا بتواند وزن تجهیزات را تحمل نماید.

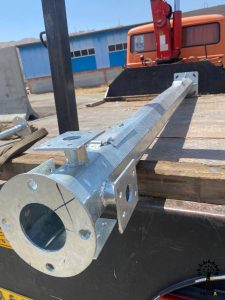

ساخت دکل منوپل
ساخت دکل منوپل تنها به برش و جوشکاری چند ورق فولادی محدود نمیشود، بلکه فرآیندی مهندسی است که از انتخاب متریال تا کنترل کیفیت نهایی، باید مطابق استانداردهای معتبر صنعت انجام شود. پس از پایان طراحی سازه و انجام محاسبات مربوط به بار باد، بار تجهیزات و شرایط لرزهای، نقشههای ساخت تهیه شده و فرآیند تولید در کارخانه آغاز میشود. در اغلب پروژههای مخابراتی، دکل منوپل از سکشنهای ۶ متری ساخته میشود که در محل پروژه به روش اورلبی (Slip Joint) یا فلنجی (Flange Connection) مونتاژ خواهند شد.
۱. انتخاب مواد اولیه
در اولین مرحله، ورقهای فولادی با گرید مناسب و ضخامت محاسبهشده بر اساس نقشههای اجرایی انتخاب میشوند. نوع فولاد، ضخامت ورق و خواص مکانیکی آن مستقیماً بر ظرفیت باربری، مقاومت در برابر خستگی و طول عمر دکل تأثیر میگذارد. تمامی مواد اولیه باید قبل از ورود به خط تولید از نظر ابعاد، کیفیت سطح و مشخصات مکانیکی کنترل شوند.
۲. برش دقیق ورقها
ورقهای فولادی با استفاده از دستگاههای CNC پلاسما، لیزر یا هواگاز مطابق نقشههای ساخت برش داده میشوند. دقت این مرحله اهمیت زیادی دارد، زیرا کوچکترین خطا در ابعاد قطعات میتواند باعث ایجاد مشکل در مونتاژ سکشنها و کاهش کیفیت اتصال شود. در همین مرحله محل سوراخهای فلنج، بیسپلیت و تجهیزات جانبی نیز ماشینکاری میشود.
۳. نورد و شکلدهی سکشنها
پس از برش، ورقها توسط دستگاه رولینگ به شکل مخروطی یا چندوجهی فرمدهی میشوند تا قطر هر سکشن مطابق طراحی سازه ایجاد شود. کنترل گردی، هممحوری و تلرانس ابعادی در این مرحله اهمیت زیادی دارد، زیرا هرگونه اعوجاج میتواند کیفیت اتصال سکشنها را کاهش دهد.
۴. جوشکاری سازه
درزهای طولی و محیطی سکشنها با استفاده از روشهای جوشکاری صنعتی مانند جوشکاری زیرپودری (SAW) یا جوشکاری قوسی محافظ گاز (MIG/MAG) اجرا میشوند. اجرای صحیح جوش، نفوذ کامل، کنترل میزان حرارت ورودی و جلوگیری از تغییر شکل قطعات، نقش مهمی در مقاومت نهایی دکل دارد. پس از پایان عملیات، جوشها از نظر ظاهری و در صورت نیاز با آزمونهای غیرمخرب مانند تست اولتراسونیک یا رادیوگرافی مورد ارزیابی قرار میگیرند تا از نبود ترک، تخلخل یا عدم ذوب اطمینان حاصل شود.
۵. ساخت و نصب قطعات جانبی
در این مرحله، قطعاتی مانند بیسپلیت، فلنجها، براکتهای نصب آنتن، نردبان، سکوی دسترسی، محل عبور کابل و سایر متعلقات مطابق نقشههای اجرایی تولید و مونتاژ میشوند. دقت در جانمایی این قطعات، فرآیند نصب تجهیزات مخابراتی را در محل پروژه تسهیل میکند.
۶. گالوانیزه گرم
برای محافظت از سازه در برابر خوردگی، تمامی قطعات پس از آمادهسازی سطح وارد فرآیند گالوانیزه گرم میشوند. این فرآیند شامل چربیزدایی، اسیدشویی، فلاکس، غوطهوری در وان مذاب روی و خنککاری است. پوشش گالوانیزه باعث افزایش مقاومت دکل در برابر رطوبت، باران، آلودگیهای صنعتی و شرایط جوی شده و عمر مفید سازه را به میزان قابل توجهی افزایش میدهد. در بسیاری از پروژهها، ضخامت پوشش گالوانیزه بر اساس استانداردهای بینالمللی کنترل و اندازهگیری میشود.
۷. کنترل کیفیت و بازرسی نهایی
پیش از ارسال دکل به محل نصب، تمامی سکشنها از نظر ابعاد، همراستایی، کیفیت جوش، ضخامت پوشش گالوانیزه، محل سوراخها، تطابق فلنجها و شمارهگذاری قطعات بررسی میشوند. همچنین مونتاژ آزمایشی برخی سکشنها در کارخانه میتواند از صحت اتصالات و سهولت نصب در محل پروژه اطمینان حاصل کند. انجام این کنترلها باعث کاهش خطاهای اجرایی و افزایش ایمنی سازه در زمان بهرهبرداری خواهد شد.
بیشتر بخوانید: تفاوت دکل منوپل تلسکوپی با چندوجهی | بررسی تخصصی و کاربردی
نحوه اتصال سکشنهای دکل
دکل منوپل دارای دو نوع اتصال متداول است:
اتصال اورلبی
در این نوع اتصال، با استفاده از دستگاه تیفور سکشنهای استوانهای دکل منوپل به داخل یکدیگر متصل میشوند. این نوع اتصال به عنوان یک روش سریع و مقاوم برای نصب دکل منوپل استفاده میشود.
اتصال فلنجی
در این نوع اتصال، سکشنهای دکل منوپل با استفاده از پیچ و مهره و جوشکاری به یکدیگر متصل میشوند. این نوع اتصال به عنوان یک روش قوی و پایدار برای نصب دکل منوپل استفاده میشود و به عنوان یک راه حل مناسب برای نصب در محیطهای با شرایط سخت و نیاز به پایداری بالا مورد توجه قرار میگیرد.
بیشتر بخوانید: معرفی دکل منوپل
کاربرد دکل منوپل
دکل منوپل یک سازه فلزی است که بعنوان یک پایه و اسکله برای نصب تجهیزات مخابراتی، آنتنها، تجهیزات رادیویی و ارتباطات، دوربینهای مداربسته و سایر تجهیزات مخابراتی استفاده میشود. این دکلها معمولاً در محلهایی که نیاز به ارتفاع بالا و دید برتر دارند، نصب میشوند. به عنوان مثال، دکلهای منوپل بر ساختمانها، فضای باز و شهری قرار میگیرند. دکل منوپل به عنوان یک پایه مخابراتی، امکان ارسال و دریافت اطلاعات و سیگنالهای مخابراتی را فراهم میکند. همچنین، این دکلها به عنوان نقطه اتصال برای تجهیزات مخابراتی مختلف، از جمله آنتنها، کابلها، تجهیزات تقویت کننده سیگنال و غیره استفاده میشوند.
قیمت دکل منوپل به چه چیزهایی بستگی دارد؟
قیمت دکل منوپل به عوامل مختلفی مرتبط است که شامل موارد زیر میشود:
-
- ابعاد و ارتفاع دکل: ابعاد و ارتفاع دکل منوپل بر اساس نیاز و محل نصب تعیین میشود و این ابعاد بر تعیین قیمت تاثیر میگذارد.
- جنس و مواد اولیه: نوع جنس و مواد استفاده شده در ساخت دکل منوپل نیز بر قیمت آن تاثیرگذار است. برای مثال، دکلهای فولادی، آلومینیومی یا بتنی قیمتهای مختلفی دارند.
- نوع اتصال: نوع اتصال دکل منوپل به سازه پایه نیز میتواند بر قیمت آن تاثیرگذار باشد. به عنوان مثال، اتصال فلنجی ممکن است هزینه بیشتری نسبت به اتصال اورلبی داشته باشد.
- شرایط زمینه و محیط نصب: شرایط زمینه و محیط نصب دکل منوپل نیز بر قیمت آن تاثیرگذار است. به عنوان مثال، نصب دکل در مناطق با شرایط آب و هوایی سختتر ممکن است هزینه بیشتری داشته باشد.
- هزینه نصب و حمل و نقل: هزینه نصب، حمل و نقل دکل منوپل نیز باید در محاسبه قیمت در نظر گرفته شود.
جمعبندی
دکل منوپل به دلیل اشغال فضای کم، استحکام بالا و امکان نصب انواع تجهیزات مخابراتی، یکی از پرکاربردترین سازهها در پروژههای ارتباطی و شهری محسوب میشود. کیفیت طراحی، ساخت و نصب این دکلها تأثیر مستقیمی بر ایمنی، عملکرد و طول عمر آنها دارد؛ بنابراین انتخاب یک تولیدکننده باتجربه و متعهد اهمیت زیادی دارد.
اگر برای طراحی، ساخت، نصب یا استعلام قیمت دکل منوپل به مشاوره تخصصی نیاز دارید، کارشناسان وندا سازه آمادهاند تا با بررسی نیاز پروژه، مناسبترین راهکار را به شما ارائه دهند. وندا سازه ارائه دهنده انواع دکل منوپل با یک دهه تجربه در طراحی و ساخت انواع دکل، آماده مشاوره رایگان و ارائه خدمات نصب، راه اندازی، طراحی و تولید انواع دکل منوپل برای شما میباشد. کافیست با شماره 09126361520 تماس حاصل فرمایید.
سوالات متداول درباره طراحی و ساخت دکل منوپل
دکل منوپل تا چه ارتفاعی قابل ساخت است؟
ارتفاع دکل منوپل با توجه به محل نصب، نوع تجهیزات، شرایط باد و الزامات پروژه تعیین میشود. این دکلها معمولاً در ارتفاعهای مختلف طراحی و تولید میشوند و انتخاب ارتفاع مناسب پس از انجام محاسبات سازهای و بررسی شرایط محیطی انجام میگیرد.
دکل منوپل فلنجی بهتر است یا اورلبی؟
انتخاب نوع اتصال به شرایط پروژه بستگی دارد. اتصال اورلبی سرعت نصب بالاتری دارد و برای بسیاری از پروژههای مخابراتی گزینه مناسبی محسوب میشود. در مقابل، اتصال فلنجی برای دکلهای مرتفع یا پروژههایی که نیاز به مونتاژ و دمونتاژ آسانتر دارند، انتخاب رایجتری است. تصمیم نهایی باید بر اساس طراحی سازه و نظر مهندس محاسب انجام شود.
چه استانداردهایی در طراحی دکل منوپل رعایت میشود؟
طراحی دکل منوپل باید بر اساس استانداردهای معتبر و با در نظر گرفتن عواملی مانند سرعت باد، بار تجهیزات، شرایط لرزهای، کیفیت مصالح و الزامات ایمنی انجام شود. رعایت این استانداردها نقش مهمی در افزایش ایمنی، دوام و عملکرد صحیح دکل دارد.
برای ساخت دکل منوپل از چه جنسی استفاده میشود؟
بیشتر دکلهای منوپل از فولاد با استحکام بالا ساخته میشوند. پس از ساخت نیز معمولاً عملیات گالوانیزه گرم روی قطعات انجام میشود تا مقاومت دکل در برابر زنگزدگی، رطوبت و شرایط جوی افزایش یابد.
عمر مفید دکل منوپل چقدر است؟
در صورتی که طراحی، ساخت، گالوانیزه و نصب دکل مطابق استاندارد انجام شود و بازرسیهای دورهای نیز بهموقع صورت گیرد، دکل منوپل میتواند برای سالهای طولانی عملکرد مطمئن و ایمنی داشته باشد.
قیمت دکل منوپل چگونه محاسبه میشود؟
قیمت دکل منوپل به عواملی مانند ارتفاع دکل، تعداد سکشنها، وزن سازه، نوع اتصال، کیفیت فولاد، نوع پوشش گالوانیزه، شرایط محل نصب، هزینه حمل و نصب و تجهیزات قابل نصب روی دکل بستگی دارد. به همین دلیل، قیمت نهایی پس از بررسی مشخصات فنی پروژه اعلام میشود.
آیا امکان طراحی و ساخت دکل منوپل سفارشی وجود دارد؟
بله، دکل منوپل میتواند بر اساس نیاز هر پروژه طراحی و ساخته شود. عواملی مانند ارتفاع موردنیاز، ظرفیت تحمل بار، تعداد آنتنها، شرایط اقلیمی، محدودیت فضای نصب و الزامات کارفرما در فرآیند طراحی در نظر گرفته میشوند.
دکل منوپل در چه مکانهایی استفاده میشود؟
از دکل منوپل در شبکههای مخابراتی، سایتهای تلفن همراه، نصب دوربینهای نظارتی، سیستمهای ارتباط رادیویی، روشنایی معابر، شهرکهای صنعتی، پالایشگاهها، مجتمعهای تجاری و بسیاری از پروژههای عمرانی استفاده میشود.
آیا دکل منوپل به نگهداری نیاز دارد؟
بله، انجام بازدیدهای دورهای، بررسی پیچ و مهرهها، کنترل وضعیت پوشش گالوانیزه، بازرسی جوشها و اطمینان از سلامت فونداسیون، باعث افزایش ایمنی و طول عمر دکل خواهد شد.
