دکل دوربین دستک دار یکی از تخصصیترین سازههای مورد استفاده در پروژههای شهری، صنعتی، امنیتی و جادهای است. این نوع دکل با وجود ظاهر سادهاش، دارای اصول مهندسی پیچیدهای است که در طراحی، محاسبه نیروها، انتخاب متریال، ساخت و نصب آن نقش بسیار مهمی دارد. درک این اصول نهتنها برای مهندسان و پیمانکاران اهمیت دارد، بلکه برای خریداران دکل، مدیران سازمانی، مالکان کسبوکارها و حتی عموم مردم نیز ضروری است تا در هنگام انتخاب یا سفارش، بتوانند دکل مناسب و استاندارد را تشخیص دهند. در این مقاله تمام مراحل طراحی و تولید دکل دوربین دستک دار را از صفر تا صد بررسی میکنیم. با ما همراه باشید.

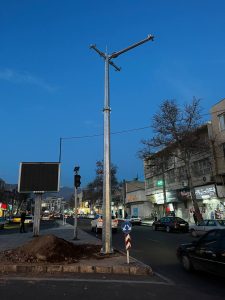

دکل دوربین دستک دار چیست؟
دکل دوربین دستک دار یک سازه فلزی است که برای نصب دوربینهای مداربسته در ارتفاع استفاده میشود. ویژگی اصلی این دکل وجود یک بازو یا دستک در بالای آن است که دوربین بر روی آن قرار میگیرد. این دستک میتواند ثابت یا متحرک باشد و با فاصلهدادن دوربین از بدنه اصلی دکل، امکان کنترل کامل نمای افقی و عمودی را فراهم میکند. این نوع دکل برای موارد زیر بسیار مناسب است:
-
- پوشش تصویری معابر و چهارراهها
- کنترل ترافیک شهری و جادهای
- نظارت صنعتی در کارخانهها و پالایشگاهها
- حفاظت امنیتی از سازمانها و مراکز حساس
- نظارت محیطی در پارکها، محوطهها و مجتمعها
وجود دستک باعث میشود دوربین زاویه دید وسیعتری داشته باشد و مناطق بیشتری را پوشش دهد. همین موضوع یکی از دلایل اصلی محبوبیت این نوع دکل نزد مدیران پروژه و کارشناسان نظارتی است.
مراحل طراحی دکل دوربین دستک دار
طراحی این دکل برخلاف تصور عمومی فرآیند سادهای نیست و در چند مرحله تخصصی انجام میشود. هر مرحله نقش مهمی در استحکام، طول عمر، پایداری و عملکرد صحیح دکل دارد. در ادامه این مراحل را به صورت کامل و تخصصی توضیح میدهیم.
1.تعیین نیاز پروژه و جمعآوری اطلاعات اولیه
طراحی هر دکل باید از تحلیل نیازهای پروژه آغاز شود. در این مرحله مهندس طراح باید تمام اطلاعات مهم مربوط به محیط نصب، شرایط آبوهوایی و نوع دوربین را دریافت کند. مهمترین اطلاعاتی که در این مرحله بررسی میشود شامل موارد زیر است:
ارتفاع مورد نیاز دکل
انتخاب ارتفاع دکل کاملاً به هدف پروژه وابسته است. برای مثال:
-
- پروژههای شهری معمولاً دکل 6 تا 12 متر نیاز دارند.
- پروژههای صنعتی ممکن است دکل تا ۱۲ متر سفارش دهند.
- در پروژههای امنیتی گاهی نیاز به ارتفاعهای بیشتر نیز وجود دارد.
نوع دوربین مورد استفاده
-
- نوع دوربین تأثیر مستقیم بر طراحی دستک و بدنه دارد.
- دوربینهای اسپیددام معمولاً نیازمند دستک محکمتر و قطر لوله بزرگتر هستند.
- دوربینهای ثابت (بولت) معمولاً نیاز به دستک سبکتر دارند.
نوع دستک
-
- دستک ثابت برای محیطهای عمومی
- دستک متحرک یا لولایی برای پروژههای امنیتی یا دوربینهای گردان
شرایط محیطی
- میزان باد منطقه
- نوع خاک
- میزان تردد و لرزشهای محیطی
- وجود رطوبت، ماندآب یا شرایط خورنده
تمام این موارد ابتدا باید بررسی شود تا طراحی دکل دقیق و اصولی انجام شود.
بیشتر بخوانید: دوربین مداربسته فضای باز چه ویژگی هایی دارد؟
2.محاسبه نیروهای وارده بر دکل و دستک
بعد از جمعآوری اطلاعات اولیه، مرحله محاسبات سازهای شروع میشود. محاسبات دقیق باعث میشود دکل هنگام باد شدید، بار تجهیزات یا لرزش محیط دچار شکستگی، خمیدگی یا لرزش نشود. مهمترین نیروهایی که در طراحی دکل دوربین دستک دار بررسی میشوند عبارتاند از:
-
- نیروی باد: باد بیشترین فشار را به دکل و دستک وارد میکند. نوع دوربین نیز در میزان فشار باد مؤثر است. دوربینهای اسپیددام سطح بادگیری بیشتری دارند و فشار بیشتری به دستک وارد میکنند.
- گشتاور ایجادشده توسط دستک: وجود دستک در بالای دکل، فشار خمشی را افزایش میدهد. هرچه طول دستک بیشتر باشد، گشتاور نیز بیشتر میشود. به همین دلیل انتخاب ضخامت، قطر لوله و طراحی فونداسیون بر اساس طول دستک اهمیت بالایی دارد.
- وزن تجهیزات نصبشده: وزن دوربین، پایه، چراغ، آنتن رادیویی، کابلها و هر تجهیزات دیگر باید در محاسبات وارد شود.
- ارتعاشات محیطی: در محیطهای صنعتی یا ترافیکی، لرزشهای محیطی تأثیر زیادی بر پایداری دکل دارد. محاسبات معمولا بر اساس استانداردهای AISC، TIA و ASCE انجام میشود.
3.طراحی سازهای بدنه دکل
طراحی بدنه دکل دوربین دستک دار پس از محاسبه نیروها انجام میشود و معمولاً به روشهای لولهای، چندوجهی، مخروطی یا پروفیل تقویتشده صورت میگیرد. این طراحی باید کمترین لرزش و بیشترین تحمل خمشی را داشته باشد و شامل تعیین قطر لوله، ضخامت ورق، طول هر قطعه و نوع اتصال است. ضخامت ورق در دکلهای دستک دار بیشتر از پایههای ساده انتخاب میشود و اتصالات باید با پیچ و مهره مقاوم یا جوشهای استاندارد انجام شود. همچنین، پوشش گالوانیزه گرم برای جلوگیری از خوردگی و افزایش عمر دکل توصیه میشود. طراحی مناسب بدنه تأثیر زیادی بر عمر مفید، کارایی و کیفیت تصاویر دوربین دارد.
4.طراحی دستک دکل دوربین
طراحی دستک دکل دوربین، به عنوان مهمترین بخش دکل، باید بهطور اصولی انجام شود تا پایداری و میدان دید بهینهای برای دوربین فراهم کند. طول دستک معمولاً بین ۵۰ سانتیمتر تا ۲ متر متغیر است و دستکهای بلندتر نیاز به طراحی سنگینتر و فونداسیون قویتری دارند. انواع دستک شامل ثابت، متحرک لولایی، گیربکسی و بازویی تقویتشده است که انتخاب آنها به نوع پروژه و دوربین بستگی دارد. پلیت یا صفحه اتصال باید دارای ضخامت مناسب باشد تا در برابر فشار خمشی مقاوم باشد و کابلها در دکلهای استاندارد از داخل دستک عبور میکنند تا هم ظاهر زیباتری داشته باشد و هم امنیت کابلها افزایش یابد. معمولاً از لوله فولادی با ضخامت ۲ تا ۴ میلیمتر برای ساخت دستک استفاده میشود.
5.طراحی فونداسیون دکل
طراحی فونداسیون دکل دوربین دستک دار، به عنوان بخش کلیدی پایداری دکل، باید بهدقت انجام شود تا کارایی دکل تضمین گردد. فونداسیون بسته به ارتفاع دکل و شرایط خاک میتواند به سه نوع تقسیم شود: فونداسیون بتنی کوچک برای دکلهای ۴ تا ۶ متری در محیطهای شهری، فونداسیون متوسط با بولتگذاری برای دکلهای ۶ تا ۱۲ متری که در آن بولتها پیش از بتنریزی قرار میگیرند، و نصب بر روی صفحهپلیت با رول بولت برای مکانهایی که امکان ساخت فونداسیون بزرگ وجود ندارد. در این مرحله، ابعاد فونداسیون، عمق خاکبرداری، نوع بتن، فاصله بولتها، مقاومت خاک و تحمل بار محاسبه میشود.
6.انتخاب متریال و روش ساخت
کیفیت متریال نقش بسیار مهمی در طول عمر دکل دارد. در ساخت دکل دوربین دستک دار معمولاً از متریال زیر استفاده میشود:
-
- فولاد ST37 یا ST52
- لولههای فولادی بدون درز
- ورق فولادی ضخیم
- پیچ و مهره کلاس 8.8 یا 10.9
- پوشش گالوانیزه گرم
مراحل ساخت شامل برش، نوردکاری، جوشکاری، سوراخکاری، مونتاژ اولیه و گالوانیزه است. کیفیت جوشکاری و گالوانیزه از مهمترین عوامل تعیینکننده طول عمر دکل هستند.
بیشتر بخوانید: نحوه اجرای ارتینگ دکل مخابراتی
7.کنترل کیفیت و تست دکل
قبل از ارسال دکل به محل نصب، کنترل کیفیت شامل تستهای مهمی مانند مونتاژ اولیه، بررسی لقی اتصالات، اندازهگیری انحراف و خمیدگی، بررسی کیفیت پوشش گالوانیزه، ارزیابی جوشها و تست تحمل دستک انجام میشود؛ زیرا دکلهایی که این مراحل را نگذرانده باشند، در پروژههای حساس قابل اعتماد نیستند.
8.نصب دکل دوربین دستک دار
نصب دکل دوربین دستک دار یک مرحله حساس و تخصصی است که نصب نادرست آن میتواند منجر به لرزش، انحراف، آسیب به فونداسیون و کاهش کیفیت تصویر شود. مراحل کلیدی نصب شامل بررسی محل، اجرای فونداسیون، تراز کردن دکل، نصب دستک در زاویه صحیح، عبور کابلها، سفتکاری پیچ و مهرهها، تست پایداری و لرزش و تنظیم نهایی دوربین است. در پروژههای حرفهای، تیم نصب باید تجربه کافی داشته باشد تا عملکرد صحیح دکل تضمین شود.

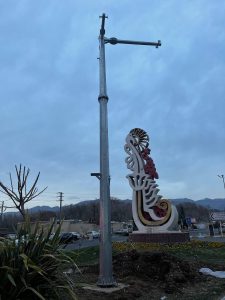

انواع دکل دوربین دستک دار
برای انتخاب دکل مناسب، آشنایی با انواع مختلف این سازه ضروری است. دکلهای دستک دار معمولاً در چهار گروه اصلی طراحی و تولید میشوند:
-
- دکل دوربین دستک دار شهری مناسب برای معابر عمومی، پارکها و خیابانها
- دکل دوربین دستک دار صنعتی مناسب برای کارخانهها، پالایشگاهها و محوطههای صنعتی
- دکل دوربین دستک دار ترافیکی مناسب برای چهارراهها، بزرگراهها و جادهها با قابلیت نصب چندین دوربین، چراغ یا سنسور
- دکل دوربین دستک دار امنیتی مناسب برای مراکز حساس، نظامی و سازمانی دارای دستک متحرک، بدنه سنگین و استحکام بالا
ویژگیهای یک دکل دوربین دستک دار استاندارد
یک دکل دوربین دستک دار استاندارد باید دارای ویژگیهای زیر باشد: مقاومت بالا در برابر باد، پوشش گالوانیزه گرم، امکان عبور کابل از داخل دکل، لرزش حداقلی در زمان باد، توان تحمل وزن تجهیزات، کیفیت بالای جوشها، طراحی مهندسیشده دستک، قابلیت سرویس و نگهداری آسان و پایداری طولانیمدت.
جمعبندی
دکل دوربین دستک دار یکی از مهمترین سازههای مورد استفاده در سیستمهای نظارتی و امنیتی است. طراحی این دکل شامل مراحل دقیق مهندسی مانند محاسبه نیروها، طراحی سازه، ساخت، گالوانیزه و نصب تخصصی است.
اگر این دکل با کیفیت و استاندارد ساخته شود، میتواند سالها بدون مشکل کار کند و تصاویر دقیق و پایدار ارائه دهد.
