نقشه دکل پایه دوربین یکی از اصلیترین مدارک فنی برای طراحی، ساخت و نصب سازههای نگهدارنده دوربینهای مداربسته در محیطهای بیرونی است. استفاده از نقشه اصولی، باعث افزایش عمر مفید دکل، ایمنی بیشتر و کاهش هزینههای تعمیرات و بازسازی در آینده میشود. در این صفحه، اجزای نقشه، مشخصات فنی، کاربردها و نحوه ساخت و نصب دکل پایه دوربین را با جزئیات کامل مرور کردهایم و در پایان نیز امکان ارائه فایل نقشه فراهم است.
نقشه دکل پایه دوربین چیست؟
نقشه دکل، مجموعهای از نقشههای هندسی، ابعادی و اجرایی است که برای ساخت و نصب پایههای دوربین مورد استفاده قرار میگیرد. این نقشه به مهندسان و تیمهای نصب کمک میکند تا سازه را مطابق اصول استاندارد اجرا کرده و دوربین را در بهترین ارتفاع و زاویه ممکن نصب کنند. کاربرد این دکلها در محیطهایی مانند معابر شهری، بزرگراهها، محوطههای صنعتی، پارکینگها، فرودگاهها و مکانهای امنیتی بسیار رایج است.
مشخصات فنی دکل پایه دوربین
در ادامه مهمترین ویژگیهایی که در نقشه دکل پایه دوربین لحاظ میشود آورده شده است.
-
- ارتفاع: دکلها معمولاً در ارتفاعهای 6 تا ۱۲ متری تولید میشوند. انتخاب ارتفاع به نوع دوربین، زاویه دید و کاربری پروژه بستگی دارد.
- جنس بدنه: برای ساخت دکل، ورق فولادی ST37 یا ST52 استفاده میشود. ضخامت ورق بسته به ارتفاع و میزان بار وارده بین 6 تا 8 میلیمتر متغیر است.
- نوع مقطع: دکلهای پایه دوربین اغلب بهصورت منوپل چندوجهی (۸، ۱۲ یا ۱۶ وجهی) طراحی میشوند. ساختار مخروطی باعث افزایش پایداری و کاهش وزن سازه میشود.
- روش اتصال: اتصالات در این دکلها به دو روش طراحی میشود: اتصال فلنچی، اتصال اورلپ. انتخاب نوع اتصال به ارتفاع دکل و حساسیت پروژه بستگی دارد.
- پوشش محافظ: برای جلوگیری از خوردگی و زنگزدگی، دکلها با روش گالوانیزه گرم طبق استاندارد ASTM A123 پوشش داده میشوند. این پوشش برای استفاده در شرایط آب و هوایی مختلف مناسب است.
- قابلیت نصب تجهیزات: نقشه دکل امکان نصب تجهیزات شامل: انواع دوربینهای بالت، اسپیددام و صنعتی، باکس برق، مسیر عبور کابل داخلی یا خارجی، براکتهای نصب و بازوهای نگهدارنده و… مشخص میکند.
اجزای اصلی نقشه دکل پایه دوربین
یک نقشه استاندارد برای طراحی دکلهای صنعتی و ساختاری، شامل چندین بخش کلیدی است که هر یک نقش مهمی در استحکام و عملکرد کلی دکل ایفا میکنند. ابتدا، بدنه اصلی دکل به عنوان ساختار اصلی و پشتیبان، باید به گونهای طراحی شود که توانایی تحمل بارهای مختلف را داشته باشد. در ادامه، فلنچهای بالا و پایین که به اتصال بخشهای مختلف دکل کمک میکنند، باید با دقت طراحی شوند تا از استحکام و پایداری سازه اطمینان حاصل شود. صفحه بیسپلیت نیز یکی دیگر از اجزای حیاتی است که دکل را بر روی زمین ثابت نگه میدارد و باید به گونهای طراحی شود که بتواند بارهای وارده را به خوبی توزیع کند. همچنین، بولتها و پایههای مهاری به عنوان عناصر جانبی، نقش مهمی در افزایش پایداری دکل دارند و باید با کیفیت و دقت بالا انتخاب شوند.
دکل دوربین دستک دار چگونه طراحی میشود؟
دریچه و درب سرویس نیز برای دسترسی آسان به بخشهای داخلی دکل طراحی شدهاند و باید به گونهای باشند که امنیت و کارایی را تضمین کنند. باکس برق و محل عبور کابلها نیز به منظور تأمین نیروی الکتریکی برای تجهیزات نصب شده بر روی دکل ضروری هستند و باید در طراحی نقشه به دقت مشخص شوند. در نهایت، نقشه مونتاژ و جدول مشخصات قطعات، اطلاعات دقیقی از تمام اندازهها، ضخامتها و نوع جوشکاری مورد نیاز را ارائه میدهند که برای اجرای صحیح و ایمن پروژه ضروری است. این جزئیات به مهندسان و پیمانکاران کمک میکند تا در مراحل ساخت و نصب، از استانداردهای لازم پیروی کنند و در نتیجه دکلهایی با کیفیت بالا و ایمن بسازند.
نقشه فونداسیون دکل پایه دوربین
نقشه فونداسیون دکل پایه دوربین به عنوان اصلیترین بخش نصب، نقش حیاتی در پایداری و استحکام دکل ایفا میکند. ابعاد فونداسیون معمولاً با توجه به ارتفاع دکل تعیین میشود و معمولاً بین 60×60 تا 100×100 سانتیمتر و عمق آن حدود ۱ تا ۱.۲ متر است. در این نقشه، جزئیات مهمی مشخص میشود که شامل ابعاد پی، نحوه آرماتوربندی، محل قرارگیری بولتها و ابعاد صفحه زیر سری است. این اطلاعات به مهندسان و پیمانکاران کمک میکند تا فونداسیون را به درستی طراحی و اجرا کنند. همچنین، در صورت نیاز، امکان طراحی نقشه فونداسیون اختصاصی مطابق با نوع پروژه وجود دارد که میتواند به بهبود عملکرد و ایمنی دکل کمک کند. به طور کلی، توجه به جزئیات در نقشه فونداسیون میتواند تأثیر قابل توجهی بر موفقیت نصب و عملکرد دکل داشته باشد.
مراحل ساخت و نصب دکل طبق نقشه
-
- برشکاری ورق و شکلدهی بدنه: در این مرحله، ورقهای فلزی به ابعاد و اشکال مورد نیاز برش داده میشوند. سپس این ورقها به شکل بدنه دکل فرمدهی میشوند تا استحکام و پایداری لازم را داشته باشند.
- جوشکاری بدنه و نصب فلنچها: پس از شکلدهی، قطعات برشخورده به یکدیگر جوش داده میشوند. فلنچها نیز در این مرحله به بدنه دکل متصل میشوند تا امکان اتصال به فونداسیون و سایر اجزا فراهم گردد.
- کنترل کیفیت ابعادی و تست جوش: بعد از جوشکاری، ابعاد دکل بررسی میشود تا اطمینان حاصل شود که مطابق با نقشه طراحی شده است. همچنین تست جوش برای اطمینان از کیفیت اتصالات انجام میشود.
- گالوانیزه گرم: برای جلوگیری از زنگزدگی و افزایش عمر مفید دکل، بدنه دکل به روش گالوانیزه گرم پوششدهی میشود. این فرآیند شامل غوطهور کردن دکل در روی مذاب است که باعث ایجاد یک لایه محافظتی میشود.
- اجرای فونداسیون و نصب بولتها: در این مرحله، فونداسیون دکل بر اساس نقشه اجرایی ساخته میشود. بولتها در محلهای مشخص نصب شده و برای اتصال دکل به فونداسیون آماده میشوند.
- نصب دکل و مونتاژ قطعات: پس از آماده شدن فونداسیون، دکل به آرامی نصب شده و قطعات مختلف آن مونتاژ میشوند. این مرحله نیاز به دقت و هماهنگی دارد تا دکل به درستی و با ایمنی بالا نصب شود.
- کابلکشی و نصب دوربین: در آخرین مرحله، کابلکشی برای تأمین برق دوربین انجام میشود و دوربین در محل مشخص شده نصب میگردد. این مرحله تضمین میکند که سیستم به درستی کار کند و تصاویر مورد نیاز را ارائه دهد.

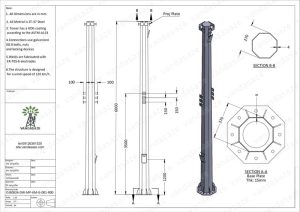

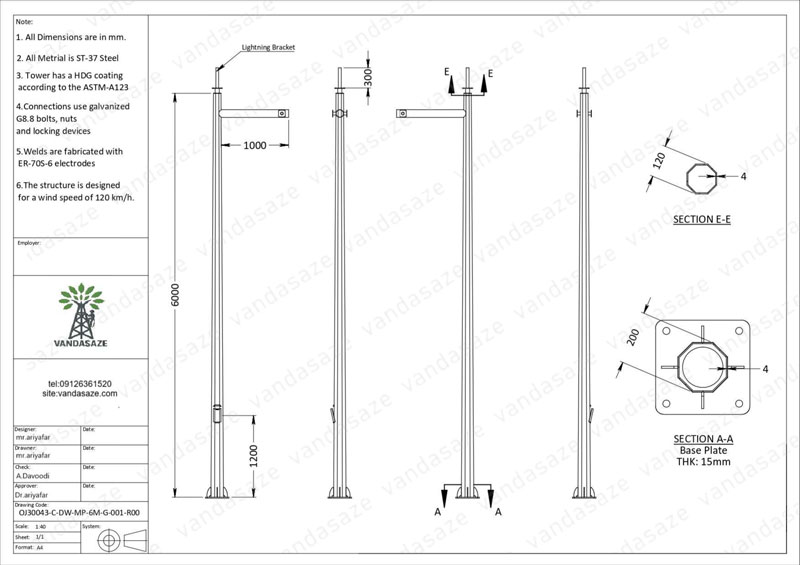

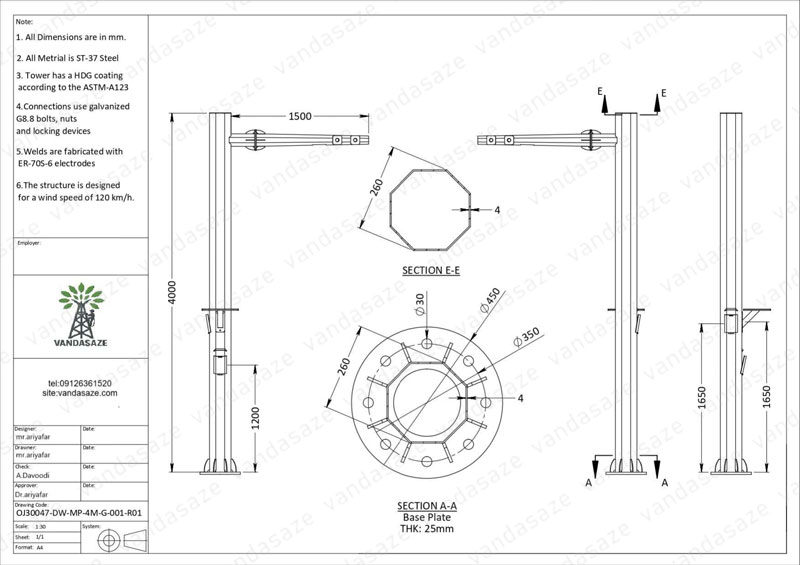

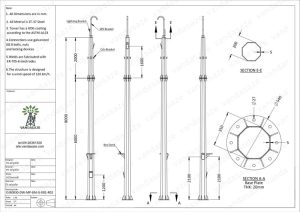

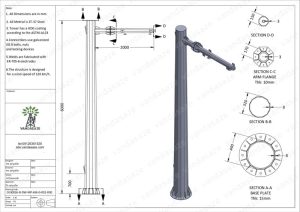

دانلود نقشه دکل پایه دوربین
سفارش طراحی و ساخت دکل پایه دوربین
اگر برای پروژه شهری، صنعتی یا امنیتی نیاز به طراحی یا ساخت دکل پایه دوربین دارید، شرکت وندا سازه با بیش از ۱۰ سال تجربه در طراحی و ساخت انواع دکلها، آماده ارائه خدمات زیر است:
- طراحی اختصاصی نقشه
- ساخت دکل در ارتفاعهای مختلف
- گالوانیزه گرم
- نصب و اجرای کامل در محل پروژه
برای دریافت نقشه، استعلام قیمت یا سفارش ساخت میتوانید با واحد فنی و فروش وندا سازه به شماره 02177450911 تماس بگیرید.
جمعبندی
نقشه دکل پایه دوربین یک سند فنی ضروری برای ساخت و نصب اصولی دکلهای نظارتی است. در این پست تلاش شد بخشهای اصلی نقشه شامل مشخصات فنی، فونداسیون، اجزا و مراحل ساخت بهصورت کامل شرح داده شود. استفاده از نقشه استاندارد باعث افزایش ایمنی، کاهش هزینههای نگهداری و عملکرد بهتر سیستم نظارتی میشود. جهت دریافت نقشه اختصاصی و مشاوره رایگان با کارشناسان ونداسازه تماس حاصل فرمایید.
