دکلهای منوپل به دلیل طراحی فشرده، مقاومت بالا و نصب سریع، به یکی از گزینههای پرکاربرد در پروژههای مخابراتی، دوربینهای نظارتی و اینترنت بیسیم تبدیل شدهاند. اما چیزی که این سازهها را ایمن و پایدار نگه میدارد، فقط نوع متریال یا طراحی مهندسی نیست بلکه جوشکاری دقیق و اصولی یکی از مهمترین ارکان در ساخت دکل منوپل است. در این مقاله، به بررسی همه نکات مهم درباره جوشکاری دکل منوپل میپردازیم تا هم خریداران و هم عموم مردم دید روشنی نسبت به این موضوع پیدا کنند. با ما همراه باشید.
معرفی دکل منوپل

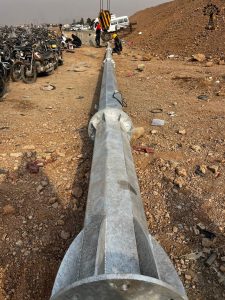

دکل منوپل (Monopole Tower) یک نوع دکل عمودی با مقطع دایرهای یا چندوجهی است که از یک ستون مرکزی فولادی ساخته میشود. این دکلها معمولاً به صورت قطعات سکشنال (چندتکه) تولید شده و از طریق جوشکاری یا اتصالات فلنجی به یکدیگر متصل میشوند.
مزایای دکل منوپل:
-
- اشغال فضای کم
- ظاهری زیبا و مناسب برای مناطق شهری
- نصب سریع و آسان
- استحکام بالا در برابر باد و زلزله
چرا جوشکاری در دکل منوپل اهمیت دارد؟
دکل منوپل بر اساس طراحی، باید وزن تجهیزات مخابراتی، بار باد و گاهی نیروی زلزله را تحمل کند. اگر جوشکاری بهدرستی انجام نشود، ترکهای سازهای، خمشدگی، نشت رطوبت و زنگزدگی در محل اتصالات به وجود میآید که عمر مفید دکل را بهشدت کاهش میدهد.
انواع روشهای جوشکاری مورد استفاده در دکل منوپل
1.جوشکاری SMAW الکترود دستی
رایجترین روش جوشکاری در پروژههای ساخت دکل در فضای باز است.
-
- مناسب برای ورقهای ضخیم
- مقاومت بالا در برابر باد و عوامل محیطی
- نیاز به مهارت بالای جوشکار دارد
2.جوشکاری MIG/MAG
در شرایط کارگاهی استفاده میشود، مخصوصاً برای اتصالات با دقت بالا.
-
- سرعت بالا
- ظاهر زیبا
- در فضای باز کارایی کمتری دارد
3.جوشکاری زیر پودری (SAW)
برای جوشهای طولی در قطعات سکشنال دکلهای چندوجهی استفاده میشود.
-
- کیفیت بسیار بالا
- عمق نفوذ زیاد
- سرعت بالا در تولید انبوه

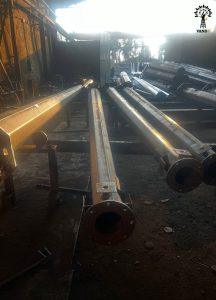

مراحل آمادهسازی برای جوشکاری دکل منوپل
1.آمادهسازی متریال
در این مرحله، اولین اقدام تمیز کردن کامل سطح ورقها از گرد و غبار و چربی است. این کار به منظور اطمینان از ایجاد پیوندی محکم و باکیفیت بین قطعات انجام میشود. پس از آن، باید لایههای اکسید موجود بر روی ورقها با استفاده از برس سیمی یا روش سندبلاست زدوده شود. این فرآیند به حذف هرگونه آلودگی و افزایش کیفیت جوش کمک میکند. همچنین، مهم است که سطح ورقها بهطور کامل خشک باشد، بهویژه در مناطق مرطوب، زیرا وجود رطوبت میتواند کیفیت جوش را تحت تأثیر قرار دهد.
2.تنظیم دقیق قطعات
پس از آمادهسازی متریال، نوبت به تنظیم دقیق قطعات میرسد. در این مرحله، باید قطعات با استفاده از فیکسچر نصب شوند تا از حرکت آنها در حین جوشکاری جلوگیری شود. کنترل زاویهها با گونیای صنعتی نیز ضروری است تا اطمینان حاصل شود که قطعات در موقعیت صحیح قرار دارند. علاوه بر این، استفاده از فاصلهگذارها به منظور جلوگیری از تمرکز حرارت در نقاط خاص و ایجاد تنشهای ناخواسته در جوش بسیار مهم است.
3.انتخاب نوع و قطر الکترود
انتخاب نوع و قطر الکترود بر اساس ضخامت ورقها و شرایط محیطی انجام میشود. برای مثال، اگر ورقها از فولاد ساختمانی ساخته شدهاند، الکترود E7018 گزینه مناسبی خواهد بود. در مناطق مرطوب، استفاده از الکترودهای ضدزنگ توصیه میشود تا مقاومت بیشتری در برابر شرایط جوی داشته باشند و از آسیبهای ناشی از زنگزدگی جلوگیری شود. انتخاب صحیح الکترود تأثیر زیادی بر کیفیت نهایی جوش خواهد داشت.
بیشتر بخوانید: فونداسیون آماده یا اجرایی در محل؟
نکات کلیدی در اجرای جوشکاری
-
- پیشگرمایش در مناطق سردسیر: برای جلوگیری از ترکهای جوشی، پیشگرم کردن ورقها تا دمای مشخص (معمولاً بین 70 تا 120 درجه) توصیه میشود.
- کنترل دمای بینپاس: در جوشهای چندمرحلهای، دمای بین هر پاس نباید بیش از حد بالا برود تا از ایجاد تنش در سازه جلوگیری شود.
- استفاده از الکترود خشک و تازه: الکترودهای مرطوب یا آسیبدیده باعث حفره و تخلخل در جوش خواهند شد.
- جوشکاری در وضعیت مناسب: در جوشکاری دکل منوپل که ارتفاع زیادی دارد، جوشکار باید روی سکو یا داربست استاندارد مستقر شود تا خطای انسانی کاهش یابد.
انواع تست و بازرسی جوش
-
- تست چشمی (VT):اولین و سادهترین روش، بررسی ظاهری جوش از نظر شکستگی، ترک، تخلخل یا پاشش زیاد است.
- تست التراسونیک (UT): برای بررسی عمق نفوذ و وجود ترکهای داخلی
- تست رادیوگرافی (RT): در دکلهایی که بار زیادی تحمل میکنند، این تست جهت اطمینان از یکنواختی جوش الزامی است.
- تست PT و MT
-
- PT: بررسی نفوذ رنگ در سطح جوش
- MT: مغناطیسی کردن سطح برای کشف ترکهای سطحی
اشتباهات رایج در جوشکاری دکل منوپل
| خطا | پیامد |
| جوشکاری در هوای بارانی یا مرطوب | تخلخل و زنگزدگی داخلی جوش |
| استفاده از الکترود نامناسب | کاهش استحکام و ایجاد ترک |
| عدم یکنواختی در پاسهای جوش | تمرکز تنش و احتمال کمانش |
| عدم تمیزکاری محل جوش | آلودگی و کاهش چسبندگی جوش |
| جوشکاری بدون فیکسچر | انحراف سکشنها در هنگام مونتاژ |
تأثیر جوشکاری بر کیفیت نهایی دکل
یک دکل منوپل حتی اگر از بهترین نوع فولاد ساخته شده باشد، اگر جوشهای آن استاندارد نباشد، در اولین باد شدید یا شرایط سخت دچار آسیب خواهد شد. بنابراین، کیفیت جوشکاری مستقیم بر عمر، ایمنی و هزینههای نگهداری دکل تأثیر دارد.
استفاده از استانداردها در جوشکاری دکل
استفاده از استانداردها در جوشکاری دکلها اهمیت زیادی دارد و به تضمین کیفیت، ایمنی و دوام سازهها کمک میکند. یکی از مهمترین استانداردها، AWS D1.1 است که به جوش فولاد سازهای مربوط میشود و راهنماییهای دقیقی برای فرآیند جوشکاری و الزامات کیفیت ارائه میدهد. همچنین، استاندارد EN 1090 به ساخت سازههای فولادی و آلومینیومی پرداخته و الزامات طراحی و تولید این نوع سازهها را مشخص میکند. از سوی دیگر، ISO 5817 به کیفیت جوش فلزات میپردازد و معیارهایی برای ارزیابی کیفیت جوشها تعریف میکند تا اطمینان حاصل شود که جوشها از نظر استحکام و قابلیت اطمینان در سطح بالایی قرار دارند. نهایتاً، استاندارد TIA/EIA-222 به طراحی سازه دکلهای مخابراتی اشاره دارد و اصولی را برای اطمینان از پایداری و مقاومت این دکلها در برابر بارهای محیطی ارائه میدهد.
بیشتر بخوانید: ماده اولیه و ضخامت ورق در ساخت دکل منوپل چیست؟
انتخاب پیمانکار جوشکاری: چرا مهم است؟
پیمانکار یا تولیدکنندهای که از نیروی جوشکار حرفهای استفاده نمیکند، ممکن است ظاهر دکل را خوب بسازد، اما در عمل، در معرض نوسانات باد، زلزله یا بار تجهیزات بهسرعت دچار شکست سازهای شود. پیشنهاد ما استفاده از خدمات شرکتهایی است که به صورت تخصصی در این حوزه فعالیت میکنند و ضمانت کیفیت جوش را ارائه میدهند.
نتیجهگیری
جوشکاری دکل منوپل موضوعی استراتژیک در صنعت مخابرات و انتقال داده است. بدون جوشکاری دقیق، حتی بهترین متریالها نیز نمیتوانند کارایی واقعی خود را نشان دهند. با رعایت استانداردهای جهانی، استفاده از تکنولوژی روز و نیروی انسانی آموزشدیده، میتوان دکلهایی ساخت که سالها با خیال آسوده کار کنند.
شرکت وندا سازه: انتخابی مطمئن برای ساخت و نصب دکل منوپل
شرکت وندا سازه با بیش از ۱۰ سال تجربه تخصصی در طراحی، تولید و نصب انواع دکلهای مخابراتی از جمله دکل منوپل چندوجهی، آماده ارائه خدمات با بالاترین کیفیت و مطابق با استانداردهای جهانی است. مزایای همکاری با وندا سازه:
-
- تیم جوشکار حرفهای با تاییدیه کیفی
- استفاده از بهترین متریال فولادی
- جوشکاری تحت نظارت مهندسان مجرب
- ارائه تستهای جوش، گزارش فنی و گواهی سلامت سازه
- پشتیبانی پس از نصب و خدمات نگهداری
📞 برای مشاوره، بازدید از پروژه یا دریافت پیشفاکتور، همین حالا با تیم وندا سازه به شماره 09126361520 تماس بگیرید.
