چرا آموزش نصب دکل خودایستا اهمیت دارد؟
اگر در حوزه ارتباطات، اینترنت بیسیم یا دوربینهای نظارتی فعالیت میکنید، حتماً نام دکل خودایستا به گوشتان خورده است. این دکلها یکی از مهمترین زیرساختهای ارتباطی در کشور محسوب میشوند که وظیفه نگهداری تجهیزات مخابراتی و رادیویی را بر عهده دارند. اما نکتهای که گاهی نادیده گرفته میشود، اهمیت نصب اصولی دکل خودایستا است. کوچکترین اشتباه در طراحی فونداسیون یا مونتاژ اجزا، میتواند باعث افت عملکرد یا حتی سقوط دکل شود. بنابراین، یادگیری و رعایت مراحل نصب از اهمیت بالایی برخوردار است. در این مقاله از وندا سازه، قدمبهقدم مراحل آموزش نصب دکل خودایستا را بررسی میکنیم تا بدانید از انتخاب محل تا تست نهایی، چه نکاتی باید رعایت شود.
دکل خودایستا چیست و چه ویژگیهایی دارد؟
دکل خودایستا (Self-Supporting Tower) نوعی سازه فلزی است که بدون نیاز به سیم مهار، بهصورت عمودی روی زمین نصب میشود و تمام بار خود را از طریق پایهها و فونداسیون تحمل میکند. این نوع دکل معمولاً دارای سه یا چهار پایه است و از فولاد گالوانیزه گرم ساخته میشود تا در برابر باد، رطوبت و خوردگی مقاوم باشد.
ویژگیهای اصلی دکل خودایستا:
-
- پایداری بالا در برابر بادهای شدید و زلزله
- مناسب برای مناطق شهری و مکانهای محدود
- قابلیت نصب تجهیزات سنگین مثل آنتن، رادیو و دوربین
- عمر مفید بالا و نیاز کمتر به تعمیرات
در مقایسه با دکل مهاری، دکل خودایستا نیاز به فضای کمتری دارد و به همین دلیل در پروژههای شهری، ادارات، سازمانها و شرکتهای اینترنتی بسیار پرکاربرد است.
پیشنیازهای نصب دکل خودایستا
قبل از هرگونه عملیات نصب، لازم است پیشنیازهای فنی و محیطی را بررسی کنید. نادیده گرفتن این بخش، میتواند موجب شکست پروژه در مراحل بعدی شود.
۱. انتخاب محل مناسب
-
- زمین باید دارای استحکام کافی باشد (ترجیحاً خاک متراکم یا بستر صخرهای).
- در نزدیکی خطوط برق فشار قوی یا ساختمانهای بلند نباشد.
- دسترسی مناسب برای ورود تجهیزات و جرثقیل فراهم باشد.
۲. بررسی جهت باد و شرایط اقلیمی
-
- جهت وزش باد در منطقه باید در طراحی لحاظ شود.
- در مناطق ساحلی یا مرطوب، باید از پوشش گالوانیزه ضخیمتر استفاده شود.
۳. طراحی و محاسبات مهندسی
-
- محاسبه ارتفاع دکل بر اساس نیاز سیگنال یا دید رادیویی
- تعیین نوع فونداسیون (تیپ A یا B) بر اساس وزن و ارتفاع
- محاسبه بار باد طبق استاندارد EIA-RS-222-F
۴. مجوزها و تأییدیهها
قبل از شروع عملیات، باید مجوزهای لازم از نهادهای شهری و در صورت نیاز وزارت ارتباطات دریافت شود.
بیشتر بخوانید: معرفی انواع دکل مخابراتی
انواع فونداسیون در نصب دکل خودایستا
یکی از مهمترین بخشهای هر پروژه نصب دکل، اجرای فونداسیون است. فونداسیون وظیفه دارد وزن دکل را تحمل کرده و نیروهای وارده از باد یا زلزله را به زمین منتقل کند.
تیپ A
-
- برای دکلهای تا ارتفاع ۳۰ متر
- دارای سه یا چهار پایه با چالههای جداگانه
- مناسب برای زمینهای سخت و نیمهسخت
تیپ B
-
- برای دکلهای بلندتر از ۳۰ متر
- دارای چاله بتنی یکپارچه
- نیازمند آرماتوربندی دقیق و بتنریزی عمیقتر
نکات کلیدی در اجرای فونداسیون:
-
- بتن باید با عیار مناسب (حداقل ۳۵۰ کیلوگرم سیمان در هر متر مکعب) تهیه شود.
- بیسپلیتها باید کاملاً تراز و در جهت دقیق نقشه نصب شوند.
- قبل از بتنریزی، حتماً تست خاک و مقاومت فشاری انجام شود.
مراحل نصب دکل خودایستا (آموزش گامبهگام)
در این بخش، مراحل نصب دکل خودایستا را از ابتدا تا پایان بررسی میکنیم. هر مرحله باید با دقت، نظارت مهندسی و رعایت نکات ایمنی انجام شود.
مرحله اول: آمادهسازی محل نصب
در این مرحله، اولین اقدام پاکسازی محیط اطراف محل نصب است. باید اطمینان حاصل شود که هیچگونه مانع، نخاله ساختمانی یا پوشش گیاهی وجود نداشته باشد که ممکن است در فرآیند نصب اختلال ایجاد کند. پس از پاکسازی، نقاط دقیق پایهها طبق نقشه طراحی شده مشخص میشود. برای این کار میتوان از میخکوبی یا نشانهگذاری با رنگ استفاده کرد تا دقت بیشتری در تعیین موقعیت پایهها وجود داشته باشد. همچنین، بررسی شرایط زمینشناسی و نوع خاک نیز ضروری است تا اطمینان حاصل شود که فونداسیون به درستی عمل خواهد کرد.
مرحله دوم: حفر و اجرای فونداسیون
در این مرحله، چالهها بر اساس ابعاد مشخصشده در نقشه (بهطور مثال ۱.۵ در ۱.۵ متر و عمق ۲ متر) حفر میشوند. این حفرهها باید بهگونهای طراحی شوند که بار دکل بهخوبی توزیع شود. پس از حفر چالهها، میلگردگذاری طبق نقشه انجام میگردد تا استحکام لازم برای فونداسیون فراهم شود. سپس قالببندی انجام شده و صفحهپلیت در محل مناسب قرار داده میشود. بتنریزی باید با دقت انجام شود تا از ایجاد حبابهای هوا و نقصهای دیگر جلوگیری شود. پس از بتنریزی، باید حداقل ۷ روز زمان برای عملآوری بتن در نظر گرفته شود تا بتن به مقاومت مطلوب برسد و از ترکخوردگی جلوگیری شود.
مرحله سوم: نصب پایهها و سکشنهای ابتدایی
پس از خشک شدن فونداسیون، زمان نصب سکشنهای پایین دکل فرامیرسد. این سکشنها معمولاً دارای ارتفاعی حدود 6 متر هستند و بهصورت ماژولار روی هم قرار میگیرند. برای نصب این سکشنها، از پیچ و مهرههای گالوانیزه استفاده میشود که مقاومت بالایی در برابر خوردگی دارند. در این مرحله، اطمینان از تراز بودن هر سکشن بسیار مهم است و باید با دقت بررسی شود تا دکل در نهایت بهدرستی ایستاده و پایدار باشد.

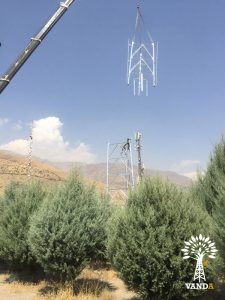

مرحله چهارم: بالا بردن دکل
در این مرحله، با استفاده از جرثقیل، سکشنهای بالایی بهترتیب نصب میشوند. این فرآیند نیاز به هماهنگی دقیق و کار گروهی دارد تا از بروز هرگونه حادثه جلوگیری شود. مهندس ناظر باید تراز بودن و گشتاور پیچها را تأیید کند. همچنین، استفاده از تجهیزات ایمنی مناسب مانند کلاه ایمنی و کمربند ایمنی برای کارگران ضروری است.
بیشتر بخوانید: بررسی تخصصی دکل خودایستا از ساختار تا ساخت و کاربرد
مرحله پنجم: نصب تجهیزات مخابراتی و ارتینگ
پس از اتمام نصب دکل، نوبت به نصب تجهیزات مخابراتی میرسد. این تجهیزات شامل آنتنها، دیشها، کابلهای ارتباطی و سیستم ارتینگ هستند. سیستم ارتینگ بسیار مهم است زیرا باعث میشود جریان برق ناشی از رعد و برق به زمین منتقل شده و از آسیب به تجهیزات جلوگیری شود. نصب صحیح این سیستم باید با دقت انجام شود تا عملکرد مطلوب آن تضمین گردد.
مرحله ششم: تست و تحویل پروژه
پس از اتمام تمامی مراحل نصب، دکل باید از نظر پایداری، پیچگیری، گالوانیزه بودن و تست بارگذاری بررسی شود. این تستها شامل بررسی مقاومت سازه در برابر باد و بارهای جانبی است. پس از تأیید تمامی جوانب فنی توسط مهندس ناظر، پروژه با حضور کارفرما تحویل نهایی صورت میگیرد. در این مرحله، تمام مستندات مربوط به نصب و تستها باید به کارفرما ارائه شود تا اطمینان حاصل شود که پروژه مطابق با استانداردها و نیازهای تعیینشده اجرا شده است.
نکات ایمنی و استانداردها در نصب دکل
ایمنی، مهمترین اولویت در نصب دکل است. هر سال حوادث متعددی به دلیل رعایت نکردن اصول ایمنی در این حوزه رخ میدهد.
نکات ایمنی برای نصابها:
-
- استفاده از کمربند ایمنی و طناب حمایتی
- ممنوعیت کار در شرایط باد شدید یا بارندگی
- استفاده از کفش ضد لغزش و کلاه ایمنی
- وجود ناظر ایمنی در محل پروژه
استانداردهای فنی:
-
- رعایت آییننامه ملی ساختمان بخش سازههای فلزی
- استفاده از استاندارد EIA-RS-222-F برای طراحی دکل
- گالوانیزه گرم با ضخامت حداقل ۸۰ میکرون
خطاهای رایج در نصب دکل خودایستا
حتی با تجربهترین نصابها هم ممکن است دچار اشتباه شوند. آشنایی با خطاهای متداول، از بروز خسارتهای سنگین جلوگیری میکند.
-
- عدم تراز بودن بیسپلیت: باعث انحراف محور دکل و کاهش پایداری میشود.
- استفاده از بتن ضعیف یا بدون تست مقاومت: خطر نشست فونداسیون.
- عدم توجه به ارتینگ: آسیب به تجهیزات در اثر صاعقه.
- پیچگیری ناقص در ارتفاع بالا: لق شدن سازه در طول زمان.
- استفاده از متریال غیراستاندارد یا بدون گالوانیز: خوردگی سریع و کاهش عمر دکل.
نگهداری و بازرسی دورهای دکل خودایستا
پس از نصب، دکل نیازمند نگهداری دورهای است تا در بلندمدت ایمن و کارآمد باقی بماند.
بازدیدهای دورهای شامل:
-
- بررسی وضعیت پیچها و مهرهها
- کنترل زنگزدگی یا آسیب پوشش گالوانیزه
- بازبینی کابلهای ارت و آنتنها
- بررسی فونداسیون از نظر ترک یا نشست
بازدید فصلی (حداقل دوبار در سال) بهشدت توصیه میشود. در صورت مشاهده هرگونه تغییر در عمود بودن یا ترک در فونداسیون، باید سریعاً تعمیر انجام شود.
هزینه نصب دکل خودایستا چقدر است؟
قیمت نصب به عوامل متعددی بستگی دارد، از جمله:
| عامل مؤثر | توضیح |
| ارتفاع دکل | هرچه دکل بلندتر باشد، هزینه متریال و نصب افزایش مییابد. |
| نوع فونداسیون | فونداسیون تیپ B گرانتر ولی مقاومتر است. |
| محل نصب | مناطق دورافتاده یا مرتفع، هزینه حمل و نصب را بالا میبرند. |
| تجهیزات نصب | استفاده از جرثقیل، ابزار و تیم حرفهای روی قیمت مؤثر است. |
| جنس متریال | فولاد ST52 و گالوانیزه گرم، نسبت به نمونههای معمولی گرانتر ولی بادوامتر هستند. |
بیشتر بخوانید: صاعقه گیر دکل چیست و چرا نصب میشود؟
چرا نصب دکل خودایستا را باید به متخصصان بسپاریم؟
نصب دکل خودایستا، یک کار کاملاً تخصصی است و نیاز به دانش فنی، تجربه و ابزار دقیق دارد. در صورتی که نصب توسط تیمهای غیرحرفهای انجام شود، احتمال خطا در فونداسیون، جوشکاری یا مونتاژ زیاد است و میتواند خسارات جبرانناپذیری ایجاد کند. مزایای همکاری با تیمهای متخصص:
-
- رعایت استانداردهای بینالمللی
- استفاده از متریال باکیفیت و گالوانیزه گرم
- تحویل پروژه در زمان کوتاهتر
- تضمین پایداری و ایمنی دکل
خرید و سفارش دکل خودایستا از وندا سازه
شرکت وندا سازه با بیش از یک دهه تجربه در طراحی، تولید، نصب و نگهداری انواع دکلهای مخابراتی، یکی از معتبرترین مجموعههای فعال در ایران است. تمامی محصولات وندا سازه از فولاد مقاوم ST52 ساخته شده و با پوشش گالوانیزه گرم عرضه میشوند.
خدمات وندا سازه شامل:
-
- طراحی مهندسی و ساخت دکلهای خودایستا ۳ و ۴ پایه
- اجرای فونداسیون و نصب کامل در محل پروژه
- انجام تستهای نهایی و تحویل استاندارد
- پشتیبانی و خدمات پس از نصب
اگر قصد خرید دکل خودایستا یا اجرای پروژه نصب دارید، کارشناسان وندا سازه آمادهاند تا بهصورت رایگان به شما مشاوره دهند و بهترین راهحل را پیشنهاد کنند.
نتیجهگیری
در این مقاله، آموزش نصب دکل خودایستا را بهصورت مرحلهبهمرحله بررسی کردیم. از انتخاب محل، طراحی فونداسیون، نصب سازه تا تست نهایی، هر بخش نیازمند دقت و رعایت استانداردهای فنی است. دکل خودایستا، سرمایهای بلندمدت برای پروژههای ارتباطی محسوب میشود و اگر بهدرستی نصب گردد، میتواند دهها سال بدون مشکل کار کند. پس اگر به دنبال نصب حرفهای دکل خودایستا هستید، همکاری با تیمهای متخصص مانند وندا سازه بهترین انتخاب شماست.
